Tyczenie osi budynku czy tyczenie ścian – którą metodę wybrać

Geodeta może wytyczyć ten sam budynek na dwa sposoby: wyznaczając osie konstrukcyjne albo zewnętrzne krawędzie ścian. Obie metody są poprawne, ale każda wymaga innego podejścia podczas wykonywania fundamentów. Pomylenie osi ściany z jej zewnętrznym licem może spowodować błąd rzędu kilkunastu centymetrów. To wystarczy, aby zmniejszyć projektowaną odległość domu od granicy działki lub nieprawidłowo wykonać fundament. Dlatego metodę tyczenia należy uzgodnić z kierownikiem budowy i wykonawcą jeszcze przed rozpoczęciem robót ziemnych.

Tyczenie osi budynku – kiedy sprawdza się najlepiej?

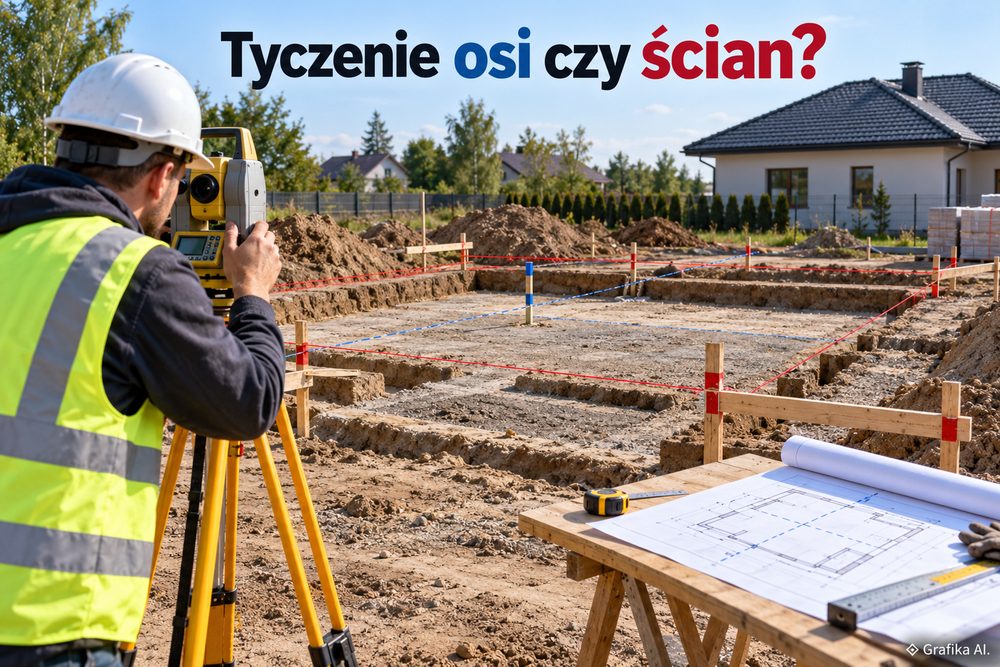

Tyczenie osi budynku polega na przeniesieniu z projektu w teren głównych linii konstrukcyjnych. Geodeta wyznacza punkty i kierunki odpowiadające osiom ścian nośnych, słupów lub innych elementów konstrukcji. Następnie utrwala ich położenie, często na ławach ciesielskich ustawionych poza obszarem planowanego wykopu. Rozciągnięte między oznaczeniami sznurki pozwalają odtworzyć geometrię budynku nawet po usunięciu wierzchniej warstwy gruntu.

Przykładowo projekt przewiduje prostokątny dom o rozstawie skrajnych osi konstrukcyjnych 10 × 8 m. Ściany mają grubość 24 cm i są ustawione symetrycznie względem osi. Oznacza to, że zewnętrzna krawędź każdej ściany znajduje się 12 cm poza linią osi. W takim układzie zewnętrzny obrys murów wynosi 10,24 × 8,24 m, a nie 10 × 8 m. Jeżeli wykonawca nie uwzględni tego przesunięcia, fundamenty lub ściany powstaną w niewłaściwym miejscu.

Co istotne, oś konstrukcyjna nie musi przechodzić przez środek ściany. Przy niesymetrycznym posadowieniu lub wielowarstwowych przegrodach jej położenie wynika z dokumentacji konstrukcyjnej. Nie wolno automatycznie przyjmować odsunięcia równego połowie grubości muru.

Tyczenie osi jest szczególnie przydatne, gdy:

• Budynek ma tradycyjne ławy fundamentowe i kilka wewnętrznych ścian nośnych.
• Projekt zawiera siatkę osi konstrukcyjnych, do których odnoszą się kolejne elementy.
• Fundamenty, ściany i słupy będą wykonywane etapami.
• Potrzebna jest możliwość ponownego odtworzenia geometrii po wykopach.

Największą zaletą tej metody jest zachowanie jednego układu odniesienia na kolejnych etapach budowy. Wykonawca może od osi odmierzać szerokości fundamentów, położenie ścian i rozstaw elementów konstrukcyjnych bez odtwarzania całej geometrii od początku.

Jest jednak niewygodna dla ekipy, która pracuje wyłącznie na wymiarach zewnętrznych i nie ma doświadczenia w przeliczaniu odsunięć. Wówczas pozorna oszczędność na liczbie wytyczonych punktów może skończyć się błędnym ustawieniem szalunków. Przy takim wykonawcy należy albo szczegółowo opisać osie i odsunięcia na szkicu, albo dodatkowo wytyczyć charakterystyczne krawędzie ścian.

Tyczenie ścian – prostsze rozwiązanie, ale nie na każdą budowę

Tyczenie ścian polega na wyznaczeniu w terenie ich projektowanych krawędzi, najczęściej zewnętrznych narożników. Wykonawca otrzymuje czytelny obrys i nie musi samodzielnie przeliczać położenia wszystkich narożników względem osi konstrukcyjnych.

Przy prostym domu parterowym o wymiarach zewnętrznych murów 9 × 12 m geodeta może oznaczyć cztery narożniki. Długość każdej przekątnej prawidłowego prostokąta wynosi 15 m. Sprawdzenie obu przekątnych oraz długości boków pozwala skontrolować geometrię obrysu przed rozpoczęciem szalowania.

Metoda jest wygodna zwłaszcza przy prostych budynkach na płycie fundamentowej, gdy wykonawca potrzebuje przede wszystkim zewnętrznych linii odniesienia. Nie oznacza to jednak, że krawędź płyty zawsze pokrywa się z licem ściany. Jej rzeczywisty obrys należy odczytać z projektu konstrukcyjnego.

Podobna zależność występuje przy ławach fundamentowych. Jeśli ściana ma 24 cm grubości, a ława 40 cm szerokości i obie są ustawione symetrycznie względem tej samej osi, ława wystaje po 8 cm poza każde lico ściany. Samo wytyczenie narożników muru nie daje więc wykonawcy gotowych krawędzi fundamentu.

Dodatkowym problemem bywa ocieplenie. Warstwa izolacji grubości 20 cm oznacza przesunięcie zewnętrznego lica elewacji o około 20 cm względem zewnętrznego lica muru konstrukcyjnego. Geodeta i wykonawca muszą wiedzieć, czy wytyczane są narożniki konstrukcji, ocieplenia, czy inny kontur wskazany w projekcie.

Tyczenie ścian ma sens, gdy bryła jest nieskomplikowana, wymiary są jednoznaczne, a ekipa pracuje według obrysu zewnętrznego. Jest mniej praktyczne przy licznych załamaniach, uskokach fundamentów i konieczności precyzyjnego rozmieszczania słupów czy ścian wewnętrznych.

Jego słabym punktem jest również trwałość oznaczeń. Paliki wbite w miejscu przyszłego wykopu mogą zniknąć już podczas pierwszego przejazdu koparki. Dlatego przy głębszych wykopach warto przewidzieć ławy ciesielskie lub punkty odniesienia poza zasięgiem robót ziemnych. W przeciwnym razie konieczny może być ponowny przyjazd geodety.

Którą metodę wybrać i jak przygotować zlecenie dla geodety?

Nie ma metody uniwersalnie dokładniejszej. Dokładność zależy od prawidłowego opracowania projektu, pomiaru kontrolnego oraz sposobu przeniesienia wyznaczonych punktów na konstrukcję. Zarówno osie, jak i krawędzie ścian można wytyczyć z wymaganą dla danej inwestycji dokładnością.

W praktyce wybór powinien wyglądać następująco:

• Tradycyjne fundamenty i murowany dom z kilkoma ścianami nośnymi: najlepiej wytyczyć główne osie konstrukcyjne i utrwalić je poza wykopem.
• Prosty dom na płycie fundamentowej: można wybrać tyczenie zewnętrznych krawędzi, pod warunkiem jednoznacznego określenia, czy dotyczą muru, płyty czy innego elementu.
• Bryła w kształcie litery L, liczne załamania albo elementy prefabrykowane: rozsądne jest wyznaczenie osi oraz wybranych punktów kontrolnych obrysu. Ogranicza to ryzyko błędnego przenoszenia wymiarów przez ekipę.

Przed zleceniem pomiarów trzeba sprawdzić projekt zagospodarowania działki lub terenu, a następnie zestawić go z aktualnymi rysunkami konstrukcyjnymi. Geodeta powinien wiedzieć, do jakich elementów odnoszą się wymiary i czy w projekcie wprowadzono zmiany.

Nie należy opierać tyczenia wyłącznie na mapie ewidencyjnej lub mapie zasadniczej. Nie są one tym samym co mapa do celów projektowych (MDCP), opracowywana na potrzeby dokumentacji projektowej. Podstawą wyznaczenia budynku jest odpowiednio opracowana dokumentacja projektowa, nie samo odwzorowanie działki na mapie.

Szczególnej uwagi wymaga budowa blisko granicy nieruchomości. Jeśli dom zaprojektowano w odległości 3 m od granicy, a dane o jej położeniu są niedostatecznie dokładne, nie wolno traktować przypadkowego ogrodzenia jako pewnego punktu odniesienia. Przy sytuowaniu budynków w odległości nie większej niż 4 m od granicy przepisy dotyczące opracowania MDCP przewidują dodatkowe czynności, jeżeli dane graniczne w państwowym zasobie nie mają wymaganej dokładności.

W zależności od istniejącej dokumentacji możliwe jest wznowienie znaków granicznych albo wyznaczenie punktów granicznych. Jeżeli brakuje odpowiednich danych, potrzebne może być ustalenie przebiegu granic działek ewidencyjnych, natomiast spór o przebieg granicy nieruchomości może wymagać formalnego rozgraniczenia. Zwykłe tyczenie budynku nie rozstrzyga prawa własności ani sporu granicznego.

Na Warmii i Mazurach usługi związane z przygotowaniem oraz obsługą geodezyjną budowy świadczy między innymi Horyzont Geodezja Kamil Rynkowski z Olsztyna. W ofercie przedstawionej na www.horyzontgeodezja.pl znajdują się tyczenia budynków, budowli i sieci oraz geodezyjna obsługa inwestycji. Przy zamawianiu takiej usługi najlepiej od razu przekazać projekt i uzgodnić, czy wykonawca potrzebuje osi, narożników ścian, czy obu zestawów oznaczeń.

Orientacyjny koszt tyczenia typowego domu jednorodzinnego w Polsce w 2026 roku wynosi około 1400–2100 zł netto. To zakres rynkowy dla standardowego zlecenia, a nie cennik konkretnej firmy. Liczba osi lub narożników, konieczność oznaczania punktów na ławach, utrudniony dostęp do działki i dodatkowe etapy pomiarów wpływają na wycenę. Przy porównywaniu ofert trzeba ustalić, czy obejmują jedną wizytę, kontrolę wytyczonych punktów oraz dokumentację.

Po zakończeniu prac geodeta uprawniony sporządza szkic tyczenia, zawierający między innymi wytyczone elementy i wyniki pomiaru kontrolnego. Dokument podpisują geodeta i kierownik budowy, a jego oryginał przekazywany jest kierownikowi lub, gdy nie został ustanowiony, inwestorowi. Wykonanie tyczenia geodeta potwierdza również odpowiednim wpisem w dzienniku budowy.

Przed rozpoczęciem wykopów dobrze jest dodatkowo ustalić reper roboczy, czyli stabilny punkt wysokościowy pozwalający kontrolować rzędne fundamentów i projektowy poziom ±0,00. Położenie budynku w planie to tylko część zadania. Prawidłowy obrys nie pomoże, jeśli fundamenty zostaną wykonane na niewłaściwej wysokości.

FAQ – najczęstsze pytania o tyczenie osi i ścian budynku

Czy przepisy wymagają tyczenia osi, czy ścian?
Prawo budowlane w art. 43 przewiduje obowiązek geodezyjnego wyznaczenia w terenie określonych obiektów budowlanych, w tym budynków realizowanych na pozwolenie oraz wskazanych obiektów na zgłoszenie. Nie narzuca jednak wyboru między tyczeniem osi a tyczeniem ścian.

Czy wystarczy wytyczyć cztery narożniki budynku?
Przy prostokątnej bryle często jest to wystarczający punkt wyjścia. Przy załamaniach ścian, słupach i skomplikowanych fundamentach potrzebne są dodatkowe punkty lub osie. Zakres powinien zatwierdzić kierownik budowy z uwzględnieniem potrzeb wykonawcy.

Czy można samodzielnie odtworzyć punkty, które zniszczyła koparka?
Nie należy odtwarzać ich na oko ani odmierzać od ogrodzenia. Jeśli zachowano stabilne punkty odniesienia lub ławy ciesielskie, odtworzenie geometrii jest łatwiejsze. Gdy oznaczenia są niepewne, należy zlecić geodecie kontrolę albo ponowne tyczenie.

Co sprawdzić jako pierwsze przed zamówieniem tyczenia?
Najpierw porównaj zatwierdzony projekt zagospodarowania działki z rysunkiem fundamentów i ustal z kierownikiem budowy, czy ekipa będzie pracowała według osi konstrukcyjnych, czy zewnętrznych krawędzi ścian. Dopiero na tej podstawie zamów konkretny zakres tyczenia. To najprostszy sposób, aby uniknąć błędnego ustawienia fundamentów już pierwszego dnia robót.
