Jak zabezpieczyć strefę pracy maszyn za pomocą wygrodzeń magazynowych?

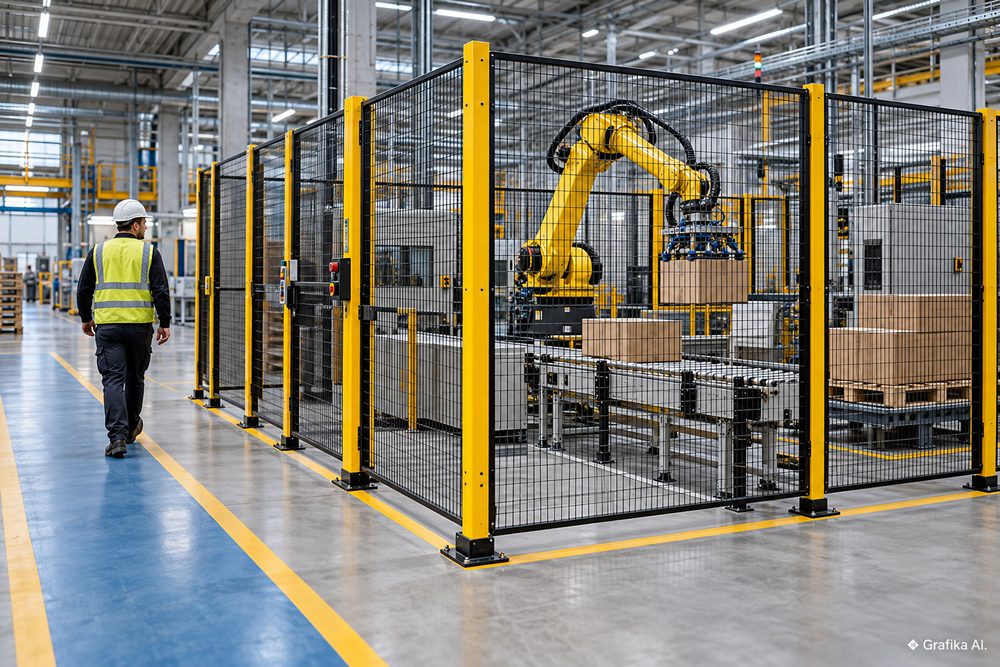

Pracujący robot paletyzujący, automatyczna linia transportowa czy stanowisko pakowania potrafią stworzyć zagrożenie nawet wtedy, gdy operator nie dotyka urządzenia. Wystarczy wejść w zasięg ruchomego ramienia, zbliżyć rękę do przenośnika lub znaleźć się na drodze przemieszczanego ładunku. Wygrodzenia magazynowe pozwalają fizycznie oddzielić takie miejsca od ciągów komunikacyjnych i stanowisk pracowników. Sam płot jednak nie wystarczy. O bezpieczeństwie decydują jego wysokość, odległość od maszyny, sposób mocowania oraz kontrola dostępu do strefy niebezpiecznej.

Jak prawidłowo wyznaczyć strefę niebezpieczną wokół maszyny?

Pierwszym błędem podczas zabezpieczania maszyn jest ustawianie ogrodzenia zbyt blisko urządzenia. Przestrzeń wymagająca ochrony nie kończy się na jego obudowie. Trzeba uwzględnić pełny zakres ruchu elementów roboczych, przemieszczane materiały, możliwe odchylenia ładunku oraz czynności wykonywane podczas konserwacji.

Dobrym przykładem jest robot paletyzujący obsługujący dwie palety. Jego ramię może poruszać się daleko poza podstawą urządzenia, a chwytak z ładunkiem dodatkowo zwiększa zasięg zagrożenia. Wygrodzenie ustawione wyłącznie wokół podstawy robota nie zabezpieczy pracownika przed uderzeniem.

Przed zaprojektowaniem ogrodzenia należy określić:

• Zasięg elementów ruchomych – wraz z chwytakami, narzędziami i transportowanym produktem.

• Odległość bezpieczeństwa – uniemożliwiającą dosięgnięcie zagrożenia przez oczka siatki, ponad ogrodzeniem lub pod nim.

• Miejsca dostępu serwisowego – umożliwiające bezpieczne usuwanie awarii, czyszczenie i wymianę podzespołów.

• Przebieg komunikacji – szczególnie trasy wózków widłowych i przejścia pieszych.

• Możliwość wyrzucenia przedmiotów – na przykład elementów obrabianych, odłamków lub przemieszczanych opakowań.

Podstawą doboru odległości jest PN-EN ISO 13857, określająca odległości bezpieczeństwa zapobiegające sięganiu kończynami do stref zagrożenia. Nie istnieje jedna uniwersalna odległość, np. 50 cm, odpowiednia dla wszystkich wygrodzeń. Znaczenie mają wysokość osłony, wielkość otworów oraz położenie niebezpiecznych elementów.

W praktyce często stosuje się panele o wysokości około 2000–2200 mm. Nie oznacza to jednak, że ogrodzenie o wysokości 2 m automatycznie spełnia wymagania bezpieczeństwa. Jeżeli blisko siatki znajdują się ruchome mechanizmy, konieczne może być zwiększenie odstępu lub zastosowanie osłony pełnej.

Siatka stalowa sprawdza się tam, gdzie potrzebna jest widoczność pracującej maszyny i ochrona przed przypadkowym wejściem. Nie będzie natomiast odpowiednim zabezpieczeniem przed drobnymi odpryskami, gorącymi cieczami czy odłamkami wyrzucanymi z dużą energią. W takich warunkach potrzebne są osłony pełne, dobrane do przewidywanych obciążeń.

Jak dobrać konstrukcję wygrodzenia i zabezpieczyć wejście do strefy pracy?

Najczęściej stosowane są modułowe wygrodzenia z paneli stalowych, mocowanych do słupków zakotwionych w posadzce. Ich zaletą jest możliwość przebudowy układu po zmianie technologii produkcji. Istotne są jednak nie tylko wymiary paneli, lecz także sztywność całej konstrukcji i sposób połączenia elementów.

Przykładowo stanowisko z automatycznym przenośnikiem można zabezpieczyć panelami siatkowymi, pozostawiając dostęp przez drzwi serwisowe. Gdy pracownik musi wejść do środka raz na kilka tygodni, uzasadnione może być zastosowanie osłon stałych demontowanych narzędziami, o ile dostęp nie jest potrzebny podczas normalnej eksploatacji. Jeżeli jednak operator codziennie usuwa zacięcia lub reguluje urządzenie, rozwiązanie wymagające każdorazowego odkręcania paneli będzie niewygodne i sprzyja pozostawianiu osłon zdemontowanych.

W takim przypadku lepszym wyborem są drzwi wyposażone w urządzenie blokujące współpracujące z układem sterowania bezpieczeństwa maszyny. Otwarcie drzwi powinno wywołać odpowiednią funkcję bezpieczeństwa, np. zatrzymanie niebezpiecznego ruchu i uniemożliwienie ponownego uruchomienia przy otwartej osłonie.

Trzeba też uwzględnić czas zatrzymania maszyny. Jeśli niebezpieczny ruch trwa jeszcze po wydaniu polecenia stop, może być potrzebna blokada ryglująca drzwi, która uniemożliwi ich otwarcie przed ustaniem zagrożenia. Sam wyłącznik krańcowy nie rozwiązuje tego problemu.

Przy wyborze konstrukcji należy sprawdzić trzy szczególnie istotne kwestie:

• Mocowanie do podłoża. Kotwy muszą być dobrane do konstrukcji ogrodzenia, obciążeń i stanu posadzki. Montaż w spękanym betonie lub zbyt blisko dylatacji wymaga indywidualnej oceny.

• Odporność na uderzenia. Typowe panele siatkowe nie zastępują barier chroniących przed uderzeniem wózka widłowego. Przy trasach transportowych potrzebne mogą być niezależne odbojnice.

• Bezpieczeństwo dostępu. Drzwi nie mogą umożliwiać przypadkowego wejścia podczas pracy maszyny ani niekontrolowanego uruchomienia urządzenia, gdy człowiek znajduje się wewnątrz.

Wymagania dotyczące projektowania osłon określa PN-EN ISO 14120, natomiast dobór urządzeń blokujących opisuje PN-EN ISO 14119. Funkcje bezpieczeństwa układu sterowania wymagają osobnej oceny, między innymi zgodnie z PN-EN ISO 13849-1.

Częstym problemem jest również brak możliwości bezpiecznego wyjścia ze środka wygrodzonej strefy. Jeżeli człowiek może znaleźć się za zamkniętymi drzwiami, projekt powinien przewidywać odpowiednie środki zapobiegające uwięzieniu i nieoczekiwanemu uruchomieniu maszyny.

Montaż, koszty i eksploatacja – na czym nie warto oszczędzać?

Zakup paneli to dopiero część inwestycji. Koszt zabezpieczenia zależy od długości wygrodzenia, liczby narożników i drzwi, rodzaju konstrukcji, koniecznych prac montażowych oraz integracji z automatyką.

Przykładowo w ofercie Mag-Complex gotowe zestawy wygrodzeń WM-1–WM-5 są wycenione na 4275–7350 zł netto. Są to ceny konkretnych produktów, a nie uniwersalny koszt wykonania bezpiecznej strefy maszynowej. Do budżetu trzeba doliczyć odpowiednie wyposażenie drzwi, ewentualne urządzenia bezpieczeństwa, montaż oraz sprawdzenie działania całego systemu.

Przed zakupem można porównać wygrodzenia magazynowe wolnostojące i montowane przy regałach. Pierwsze sprawdzą się przy wydzielaniu niezależnego stanowiska produkcyjnego. Drugie mogą służyć do organizacji i ograniczania dostępu w przestrzeni regałowej, ale nie powinny być automatycznie traktowane jako certyfikowane osłony maszyn. O możliwości takiego zastosowania decydują parametry konkretnego systemu i ocena ryzyka.

Załóżmy, że zakład chce zabezpieczyć stanowisko pakowania o wymiarach 4 × 6 m. Pełny obwód prostokątnego wygrodzenia wynosi 20 m. To jednak dopiero punkt wyjścia do przygotowania kosztorysu. Należy uwzględnić szerokość wejścia serwisowego, położenie szaf sterowniczych, transport produktu przez granicę strefy oraz ewentualne odbojnice.

W takim projekcie kolejność prac powinna wyglądać następująco:

1. Ocena ryzyka – identyfikacja zagrożeń i ustalenie wymaganych środków ochronnych.

2. Projekt rozmieszczenia paneli – sprawdzenie odległości bezpieczeństwa, dojść i przestrzeni serwisowej.

3. Dobór dostępu i zabezpieczeń – ustalenie, czy wystarczą osłony stałe, czy potrzebne są drzwi blokowane i inne funkcje bezpieczeństwa.

4. Montaż i kontrola – sprawdzenie kotwienia, szczelin, stabilności oraz działania urządzeń zabezpieczających.

5. Odbiór przed uruchomieniem – udokumentowanie sprawdzeń, aktualizacja oceny ryzyka i instrukcji stanowiskowej.

Najbardziej irytującym problemem eksploatacyjnym bywają źle zaprojektowane wejścia. Zbyt wąskie drzwi utrudniają wymianę części, a niewygodny dostęp do mechanizmów wydłuża przestoje. Jeszcze poważniejsze skutki ma obchodzenie blokad bezpieczeństwa przez personel, gdy codzienna obsługa wymaga zbyt wielu zbędnych czynności.

Dlatego wygrodzenie należy projektować pod rzeczywisty sposób obsługi maszyny, a nie wyłącznie pod jej wymiary katalogowe. Po każdej istotnej zmianie położenia urządzeń, przebudowie ogrodzenia lub modernizacji sterowania konieczna jest ponowna ocena wpływu tych zmian na bezpieczeństwo.

FAQ – najczęstsze pytania o wygrodzenia maszyn

Czy każde wygrodzenie magazynowe nadaje się do zabezpieczenia maszyny?
Nie. Zwykłe ogrodzenie organizujące przestrzeń magazynu nie musi spełniać wymagań stawianych osłonom maszyn. Trzeba sprawdzić konstrukcję, mocowanie, odległości bezpieczeństwa i dokumentację techniczną.

Jaka wysokość wygrodzenia jest wystarczająca?
Często spotyka się panele o wysokości około 2 m, ale właściwy wymiar wynika z oceny ryzyka oraz zasad PN-EN ISO 13857. Znaczenie ma także odległość od zagrożenia i możliwość sięgnięcia ponad osłoną.

Czy drzwi do strefy maszynowej muszą mieć blokadę bezpieczeństwa?
Jeżeli dostęp przez drzwi podczas niebezpiecznej pracy maszyny stwarza zagrożenie, zwykle potrzebne jest urządzenie blokujące współpracujące ze sterowaniem bezpieczeństwa. Przy długim czasie zatrzymania może być konieczne dodatkowe ryglowanie.

Czy siatkowe wygrodzenie ochroni maszynę przed uderzeniem wózka widłowego?
Nie należy tego zakładać. Standardowe panele siatkowe mogą ulec odkształceniu. W miejscach narażonych na kolizje trzeba zastosować bariery lub odbojnice o odpowiednio dobranej odporności.

Czy po zamontowaniu wygrodzenia można od razu uruchomić maszynę?
Dopiero po sprawdzeniu stabilności konstrukcji, odległości bezpieczeństwa, dostępu serwisowego i działania zabezpieczeń. W przypadku integracji z układem sterowania konieczna jest również walidacja odpowiednich funkcji bezpieczeństwa.

Od czego zacząć zabezpieczanie strefy pracy?
Najpierw wykonaj ocenę ryzyka i pomiar rzeczywistego zasięgu zagrożeń podczas całego cyklu pracy maszyny. Następnie wyznacz granicę strefy i miejsca wymagające dostępu. Dopiero na tej podstawie zamawiaj panele oraz drzwi. Kupowanie ogrodzenia przed ustaleniem bezpiecznych odległości to błąd, który może oznaczać konieczność kosztownej przebudowy tuż po montażu.
